FWH 500V 35-1600A
FWH 500V 35-1600A
电气特性
焦耳积分值

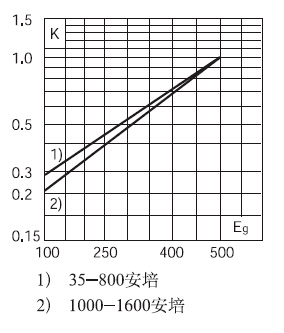

以下电气特性曲线说明了电压及15%功率因数时的总焦耳积分值。如施加的电压并非额定电压，可以乘以校正因数K求算实际的I²t。参阅图中的工作电压Eg（RMS)于校正因数K的函数关系。

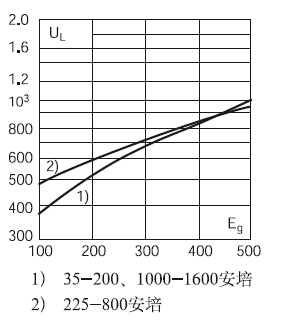

弧电压
图中的曲线说明了15%功率因数时施加的工作电压Eg（RMS）与工作时熔断器可能出现的峰值弧电压U L的函数关系。

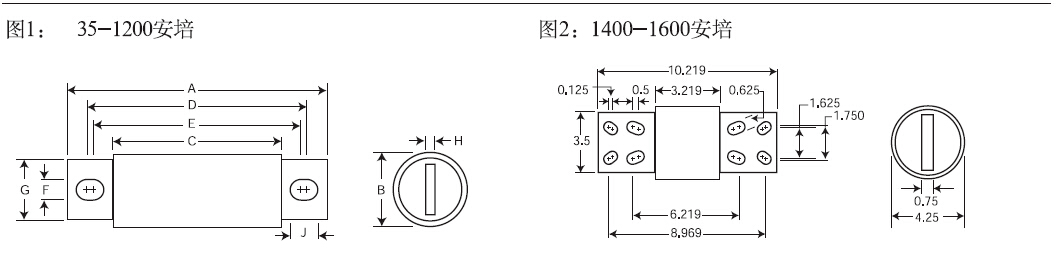

尺寸
功率损耗

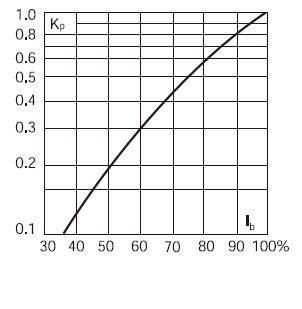

以下电气特性曲线说明了额定电流时的功率损耗。根据曲线可以计算出负载电流低于额定电流时的功率损耗，参阅下图，校正因数KP是负载率（RMS负载电流Ib除以额定电流得出的百分比）的函数。

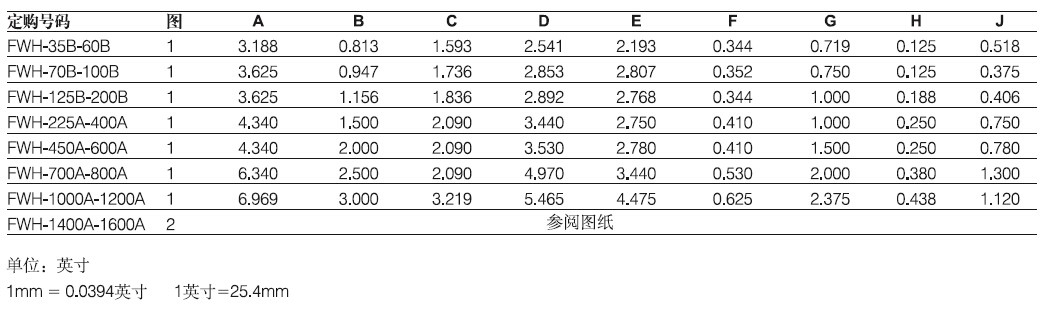

尺寸
