熔断器的结构特性

 熔体额定电流不等于熔断器额定电流,熔体额定电流按被保护设备的负荷电流选择,熔断器额定电流应大于熔体额定电流,与主电器配合确定。

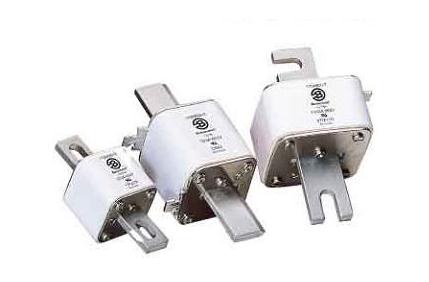

                                                                    bussmann熔断器
   熔断器主要由熔体、外壳和支座3部分组成,其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金,其熔点低容易熔断,由于其电阻率较大,故制成熔体的截面尺寸较大,熔断时产生的金属蒸气较多,只适用于低分断能力的熔断器。高熔点材料如铜、银,其熔点高,不容易熔断,但由于其电阻率较低,可制成比低熔点熔体较小的截面尺寸,熔断时产生的金属蒸气少,适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。熔断器有各种不同的熔断特性曲线,可以适用于不同类型保护对象的需要。
安秒特性:
熔断器的动作是靠熔体的熔断来实现的,熔断器有个非常明显的特性,就是安秒特性。
对熔体来说,其动作电流和动作时间特性即熔断器的安秒特性,也叫反时延特性,即:过载电流小时,熔断时间长;过载电流大时,熔断时间短。
对安秒特性的理解,我们从焦耳定律上可以看到Q=I2*R*T,串联回路里,熔断器的R值基本不变,发热量与电流I的平方成正比,与发热时间T成正比,也就是说:当电流较大时,熔体熔断所需的时间就较短。而电流较小时,熔体熔断所需用的时间就较长,甚至如果热量积累的速度小于热扩散的速度,熔断器温度就不会上升到熔点,熔断器甚至不会熔断。所以,在一定过载电流范围内,当电流恢复正常时,熔断器不会熔断,可继续使用。
因此,每一熔体都有一最小熔化电流。相应于不同的温度,最小熔化电流也不同。虽然该电流受外界环境的影响,但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数,常用熔体的熔化系数大于1.25,也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。
从这里可以看出,熔断器的短路保护性能优秀,过载保护性能一般。如确需在过载保护中使用,需要仔细匹配线路过载电流与熔断器的额定电流。例如:8A的熔体用于10A的电路中,作短路保护兼作过载保护用,但此时的过载保护特性并不理想。
熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线,常采用熔断器作为过载及短路保护,因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大容量的电动机和照明干线,则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器;当短路电流很大时,宜采用具有限流作用的RT0和RTl2系列的熔断器
熔体的额定电流可按以下方法选择:
1、保护无起动过程的平稳负载如照明线路、电阻、电炉等时,熔体额定电流略大于或等于负荷电路中的额定电流。
2、保护单台长期工作的电机熔体电流可按最大起动电流选取,也可按下式选取:
IRN ≥ (1.5~2.5)IN
式中IRN--熔体额定电流;IN--电动机额定电流。如果电动机频繁起动,式中系数可适当加大至3~3.5,具体应根据实际情况而定。
3、保护多台长期工作的电机(供电干线)
IRN ≥ (1.5~2.5)IN max+ΣININ max-容量最大单台电机的额定电流。ΣIN其余.电动机额定电流之和。(上海华派电子)
